D-I Schiffsgetriebe

Menü-Modelle

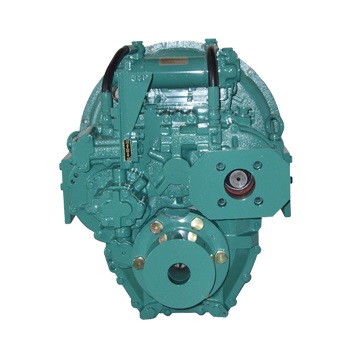

DMTP5100

  • Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
  • Grauguss-Gehäuse, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
  • Maximaler Drehmoment & Untersetzung in Vorwärtsgang und Ruekwaertsgang gleichermaßen.
  • Wartungsfreundlich & robuste Konstruktion.
  • Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
  • Notlaufeigenschaft Go Home Funktion.
  • Verschiedene Betriebsanwendungen für leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
  • Strenge Qualitätskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE
Dont-i

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell Untersetzungsverhältnis Max. Eingang Drehmoment (Kg,m) Max. Eingang rpm Power-rpm 1800 rpm 2100 rpm 2300 Trockengewicht (kg)
KwHpKwHpKwHpKwHp
DMTP5100 1.47 168 2500 0.172 0.231 310 416 361 485 396 531 263
DMTP5100 1.76 168 2500 0.172 0.231 310 416 361 485 396 531 263
DMTP5100 1.93 168 2500 0.172 0.231 310 416 361 485 396 531 263
DMTP5100 2.48 150 2500 0.153 0.206 276 370 322 433 353 474 263
DMTP5100 3.08 150 2500 0.153 0.206 276 370 322 433 353 474 263
DMTP5100 3.46 130 2500 0.133 0.178 239 321 280 375 306 411 263

SERIENAUSSTATTUNG

  • Gehäuse SAE #3, 2 und SAE # 1.
  • Motorangepasste Gummikupplung.
  • Ölkühler mit Anode montiert auf Konsole.
  • Mounting brackets(Plate Type for welding) .
  • Propeller shaft flange .
  • Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

  • Ventil-Laufwerk für Navigations bei niedriger Drehzahl.
  • Elektrische Control Valve.

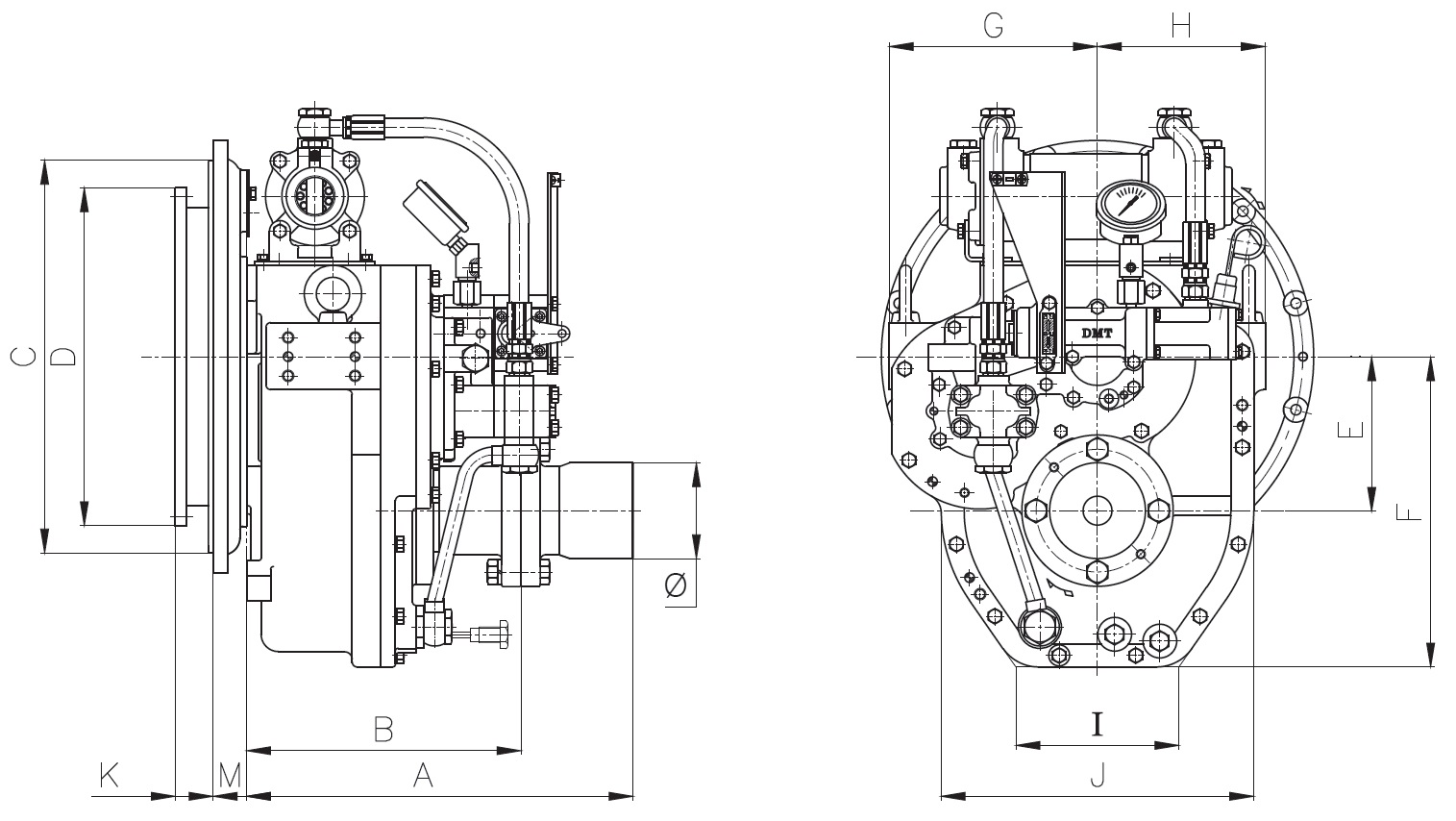

ABMESSUNGEN

DIMENSION
Model A B E F G H I J Ø
DMTP5100 531 391 195 390 270 250 206 383 150
Model Housing Driving ring C D M (1) M (2) K
DMTP5100 SAE#1 14" 511 466 64 - 25
DMTP5100 SAE#2 11.5" 447 325 46 - 39
DMTP5100 SAE#3 11.5" 409 325 69 - 39

SAE KUPPLUNG

No Sae Kupplung Ausgangskupplung K M
StandardGummiblocktypZweistufiger TypCenta Flexible Type
1 SAE#1 14" 25.4 - 64 -
2 SAE#2 11.5" 39.6 - 46 -
3 SAE#3 11.5" 39.6 - 69 -

OUTPUT-KUPPLUNG

DIMENSION
Model A B C D E F
DMTP5100 ф 140 + 0.03 ф 180 ф 217 20 -7 6- ф 20 + 0.1

EINGABEKUPPLUNG

DIMENSION
Model A B C D E F G H K
DMTP5100 ф 90 -0.02 ф 110 ф 132 11.2 11 22 ф 12.55 +0.03 6 - M12 P1.25 30.5
