D-I Schiffsgetriebe

Menü-Modelle

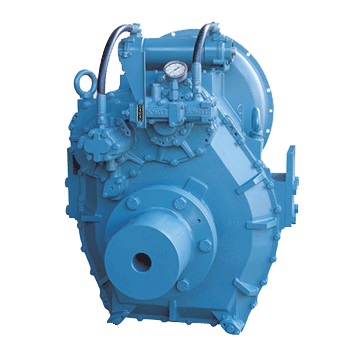

DMT260HL

  • Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
  • Grauguss-Gehäuse, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
  • Maximaler Drehmoment & Untersetzung in Vorwärtsgang und Ruekwaertsgang gleichermaßen.
  • Wartungsfreundlich & robuste Konstruktion.
  • Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
  • Notlaufeigenschaft Go Home Funktion.
  • Verschiedene Betriebsanwendungen für leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
  • Strenge Qualitätskontrollen nach ISO 9001.

DOWNLOADS

MAX HP EINGABE

Modell Untersetzungsverhältnis Max. Eingang Drehmoment (Kg,m) Max. Eingang rpm Power-rpm 1800 rpm 2100 rpm 2300 Trockengewicht (kg)
KwHpKwHpKwHpKwHp
DMT260HL 3.53 258 2500 0.265 0.355 477 640 557 747 610 818 640
DMT260HL 4.08 258 2500 0.265 0.355 477 640 557 747 610 818 640
DMT260HL 4.52 258 2500 0.265 0.355 477 640 557 747 610 818 640
DMT260HL 5.04 239 2500 0.245 0.328 441 591 514 690 564 756 640

SERIENAUSSTATTUNG

  • Gehäuse SAE #1, und SAE # 0.
  • Motorangepasste Gummikupplung.
  • Ölkühler mit Anode montiert auf Konsole.
  • Mounting brackets(Plate Type for welding) .
  • Propeller shaft flange .
  • Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

  • Ventil-Laufwerk für Navigations bei niedriger Drehzahl.
  • Elektrische Control Valve.

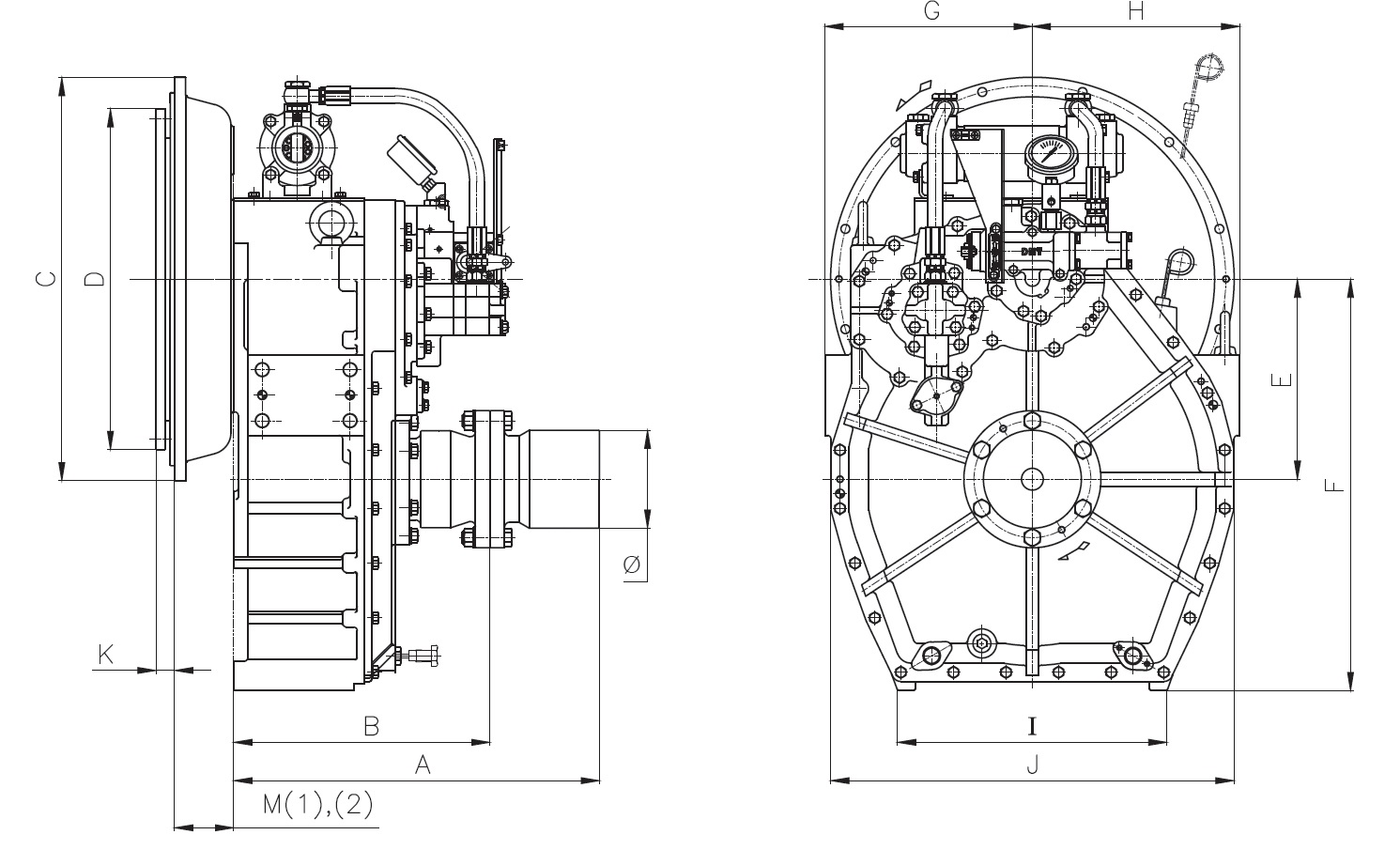

ABMESSUNGEN

DIMENSION
Model A B E F G H I J Ø
DMT260HL 673 453 331 662 337 337 432 654 200
Model Housing Driving ring C D M (1) M (2) K
DMT260HL SAE #0 18" 647 571 81 130 15
DMT260HL SAE #0 14" 647 466 81 130 25
DMT260HL SAE #1 14" 511 466 81 122 25

SAE KUPPLUNG

No Sae Kupplung Ausgangskupplung K M
StandardGummiblocktypZweistufiger TypCenta Flexible Type
1 SAE#0 18" 15.7 81 - 130.2
2 SAE#0 14" 25.4 81 - 130.2
3 SAE#1 14" 25.4 81 - 122

OUTPUT-KUPPLUNG

DIMENSION
Model A B C D E F
DMT260HL ф 149.98 -0.02 ф 240 ф 280 22 5 6- ф 21 + 0.03

EINGABEKUPPLUNG

DIMENSION
Model A B C D E F G H K
DMT260HL ф 129 - 0.02 ф 155 ф 177 10.6 11 25 ф 12.55 +0.03 8 - M12 P1.25 35.5
