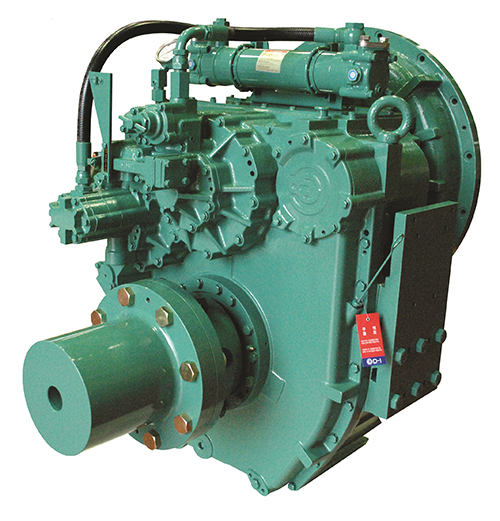

DMT561HL

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT561HL	3.02	550	2300	0.564	0.757	1017	1364	1186	1590	1299	1742	977
DMT561HL	3.28	550	2300	0.564	0.757	1017	1364	1186	1590	1299	1742	977
DMT561HL	3.56	550	2300	0.564	0.757	1017	1364	1186	1590	1299	1742	977
DMT561HL	4.07	550	2300	0.564	0.757	1017	1364	1186	1590	1299	1742	977
DMT561HL	4.48	526	2300	0.540	0.723	972	1303	1134	1520	1242	1665	977
DMT561HL	4.95	435	2300	0.446	0.599	805	1080	939	1259	1028	1379	977

SERIENAUSSTATTUNG

GehÃ¤use SAE #0, und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

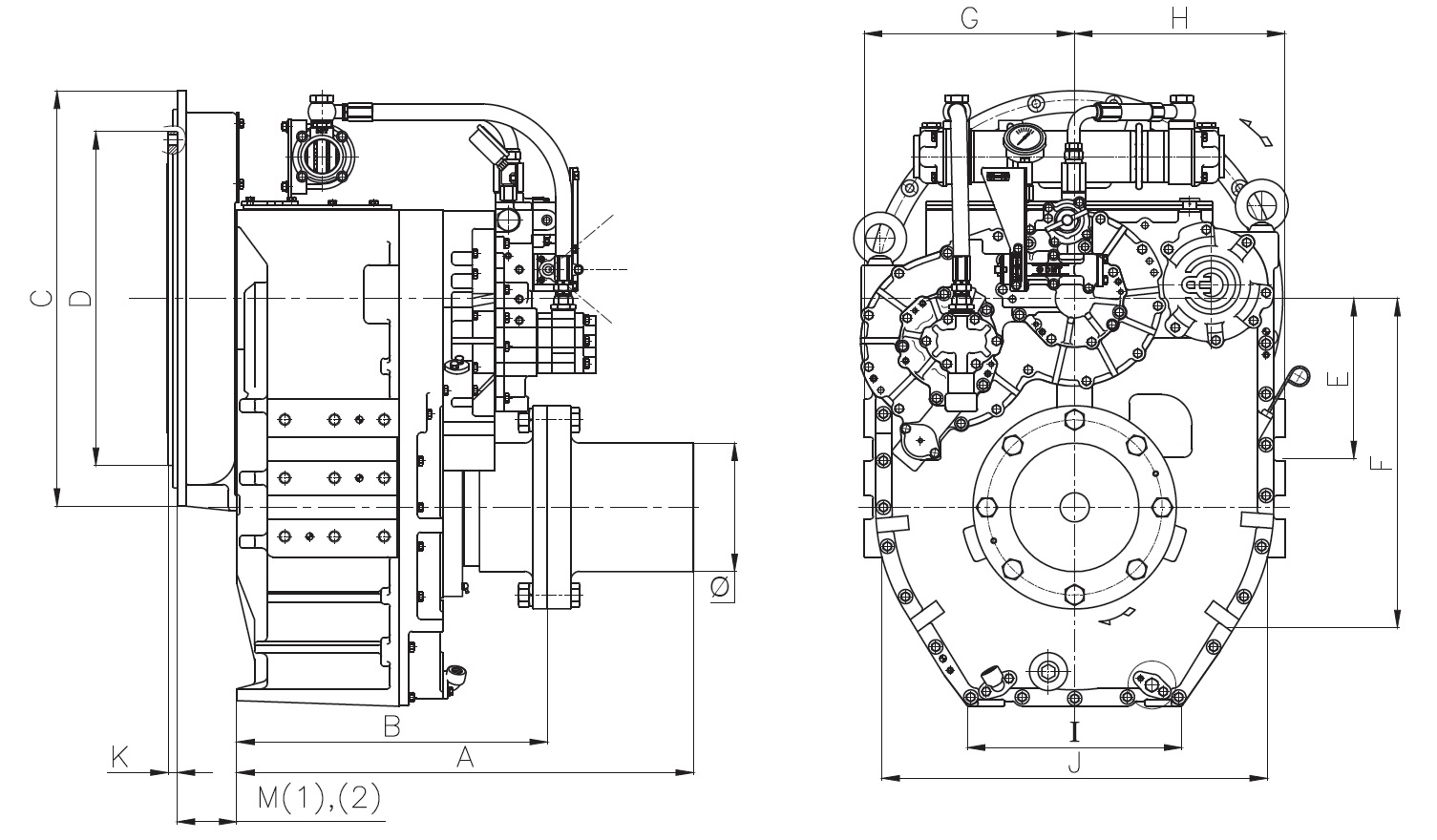

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT561HL	802	552	357	710	360	360	460	681	220

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT561HL	SAE #0	18"	647	571	-	160	15
DMT561HL	SAE #0	14"	647	466	-	-	25
DMT561HL	SAE #1	14"	511	466	-	122	25

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18"	15.7	102	-	160.2
2	SAE#0	14"	25.4	102	-	-
3	SAE#1	14"	25.4	102	-	122
