D-I Schiffsgetriebe

Menü-Modelle

DMT110A

  • Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
  • Grauguss-Gehäuse, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
  • Maximaler Drehmoment & Untersetzung in Vorwärtsgang und Ruekwaertsgang gleichermaßen.
  • Wartungsfreundlich & robuste Konstruktion.
  • Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
  • Notlaufeigenschaft Go Home Funktion.
  • Verschiedene Betriebsanwendungen für leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
  • Strenge Qualitätskontrollen nach ISO 9001.

DOWNLOADS

MAX HP EINGABE

Modell Untersetzungsverhältnis Max. Eingang Drehmoment (Kg,m) Max. Eingang rpm Power-rpm 1800 rpm 2100 rpm 2300 Trockengewicht (kg)
KwHpKwHpKwHpKwHp
DMT110A 1.77 110 2800 0.112 0.151 202 272 236 317 259 348 212
DMT110A 2.09 110 2800 0.112 0.151 202 272 236 317 259 348 212
DMT110A 2.42 110 2800 0.112 0.151 202 272 236 317 259 348 212
DMT110A 2.82 110 2800 0.112 0.151 202 272 236 317 259 348 212
DMT110A 3.19 110 2800 0.112 0.151 202 272 236 317 259 348 212
DMT110A 3.81 110 2800 0.112 0.151 202 272 236 317 259 348 212

SERIENAUSSTATTUNG

  • Gehäuse SAE #3, 2 und SAE # 1.
  • Motorangepasste Gummikupplung.
  • Ölkühler mit Anode montiert auf Konsole.
  • Mounting brackets(Plate Type for welding) .
  • Propeller shaft flange .
  • Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

  • Ventil-Laufwerk für Navigations bei niedriger Drehzahl
  • Elektrische Control Valve.

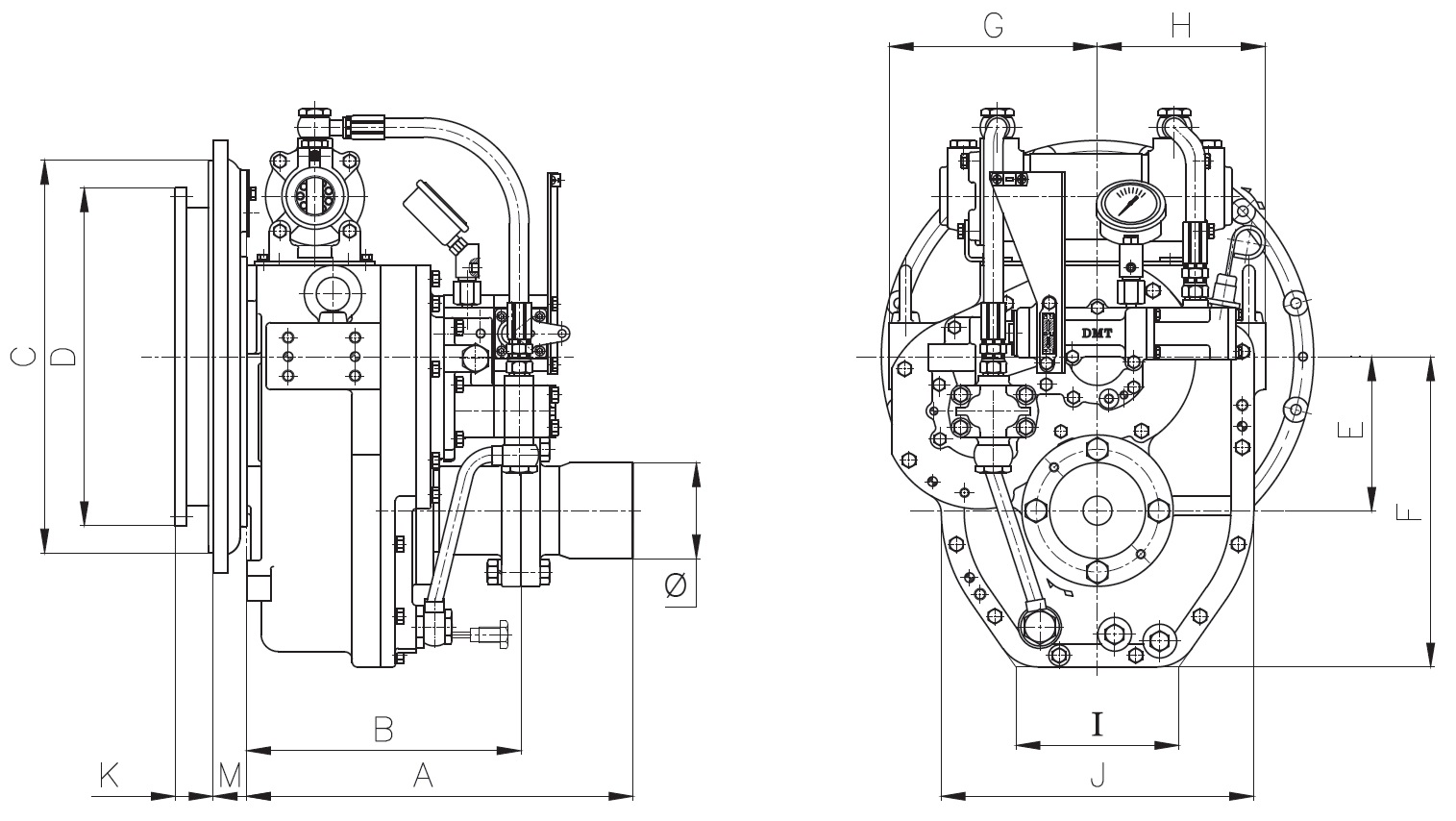

ABMESSUNGEN

DIMENSION
Model A B E F G H I J Ø
DMT110A 487 335 195 388 249 197 224 386 140
Model Housing Driving ring C D M (1) M (2) K
DMT110A SAE#1 14" 511 466 75 - 25
DMT110A SAE#2 11.5" 447 325 35 - 39
DMT110A SAE#3 11.5" 409 325 35 - 39
DMT110A SAE#4 10" 361 314 50 - 53

SAE KUPPLUNG

No Sae Kupplung Ausgangskupplung K M
StandardGummiblocktypZweistufiger TypCenta Flexible Type
1 SAE#1 14" 25.4 - 75 -
2 SAE#2 11.5" 39.6 - 35 -
3 SAE#3 11.5" 39.6 - 35 -

OUTPUT-KUPPLUNG

DIMENSION
Model A B C D E F
DMT110A ф 130 + 0.03 ф 170 ф 198 20 -5 6- ф 16 + 0.1

EINGABEKUPPLUNG

DIMENSION
Model A B C D E F G H K
DMT110A ф 75 -0.02 ф 100 ф 117 4 10 20 ф 10.9 +0.03 6 - M10 P1.25 34.6
