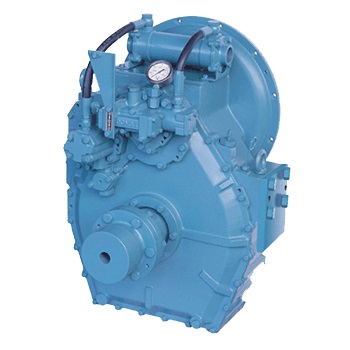

DMT100HL

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT100HL	4.07	89	3000	0.091	0.122	164	219	191	256	209	281	263
DMT100HL	4.50	89	3000	0.091	0.122	164	219	191	256	209	281	263
DMT100HL	4.95	89	3000	0.091	0.122	164	219	191	256	209	281	263
DMT100HL	5.29	86	3000	0.088	0.118	158	213	185	248	202	272	263
DMT100HL	5.95	75	3000	0.076	0.103	138	185	161	216	176	236	263

SERIENAUSSTATTUNG

GehÃ¤use SAE #3, 2 und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl
Elektrische Control Valve.

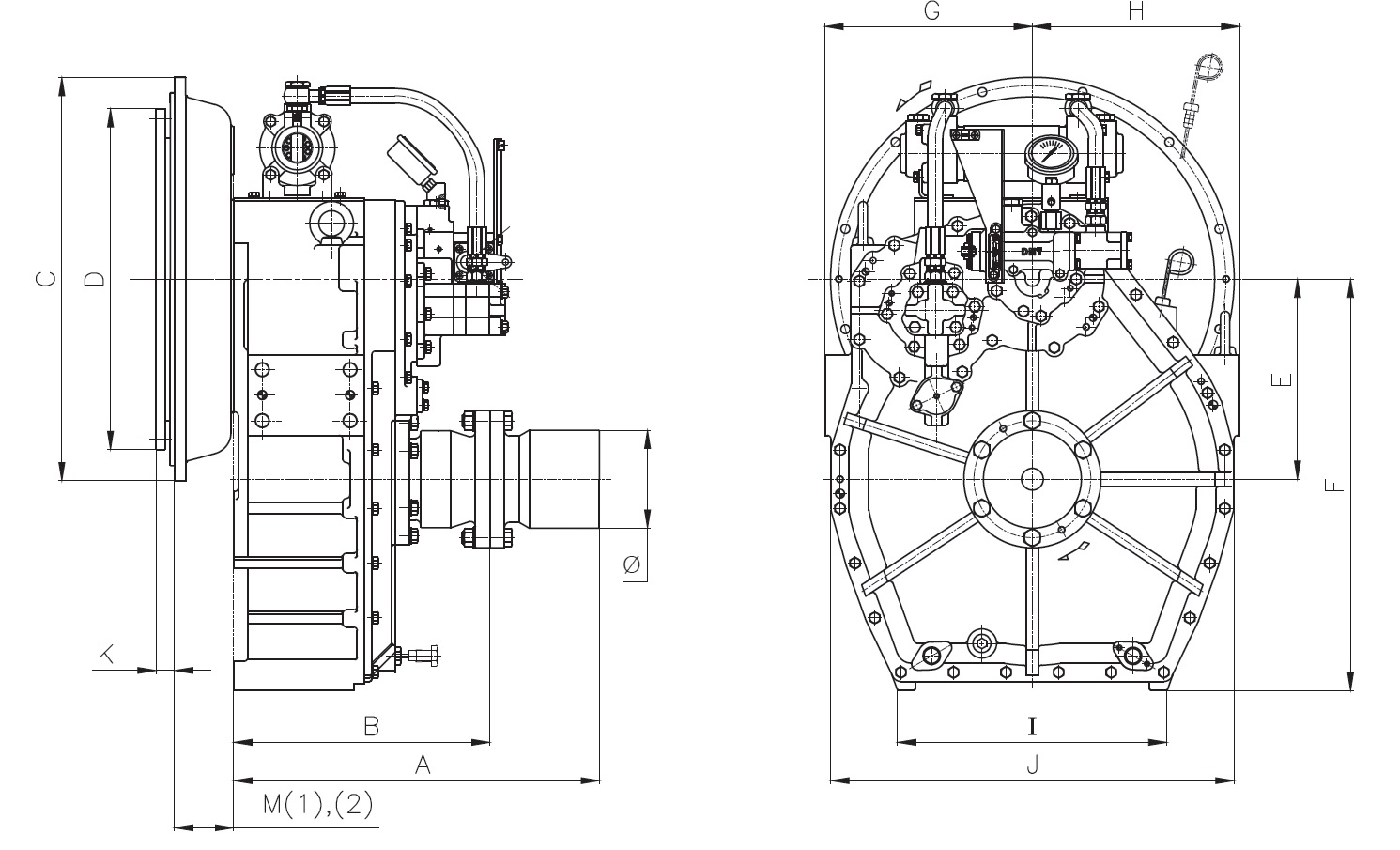

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT100HL	501	351	274	563	284	284	370	552	134

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT100HL	SAE#1	14"	511	466	81	-	25
DMT100HL	SAE#2	11.5"	447	352	44	-	39
DMT100HL	SAE#3	11.5"	409	352	44	-	39

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#1	14"	25.4	-	81	-
2	SAE#2	11.5"	39.6	-	44.5	-
3	SAE#3	11.5"	39.6	-	44.5	-

OUTPUT-KUPPLUNG

Model	A	B	C	D	E	F
DMT100HL	ф 120 + 0.03	ф 160	ф 188	20	-5	6- ф 16 + 0.1

EINGABEKUPPLUNG

Model	A	B	C	D	E	F	G	H	K
DMT100HL	ф 75 -0.02	ф 100	ф 118	5	10	20	ф 10.9 +0.03	6 - M10 P1.25	35.2
