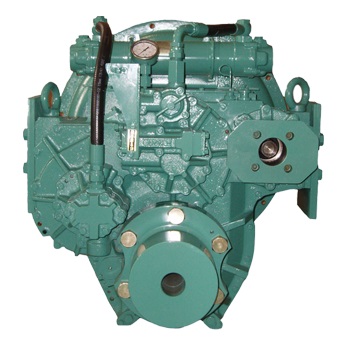

DMT400H

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT400H	1.43	453	2300	0.465	0.624	838	1124	978	1311	1070	1436	660
DMT400H	1.72	453	2300	0.465	0.624	838	1124	978	1311	1070	1436	660
DMT400H	2.03	453	2300	0.465	0.624	838	1124	978	1311	1070	1436	660
DMT400H	2.46	397	2300	0.407	0.546	734	984	856	1148	937	1257	660
DMT400H	2.75	323	2300	0.331	0.444	596	799	696	934	762	1022	660

SERIENAUSSTATTUNG

GehÃ¤use SAE #0, und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

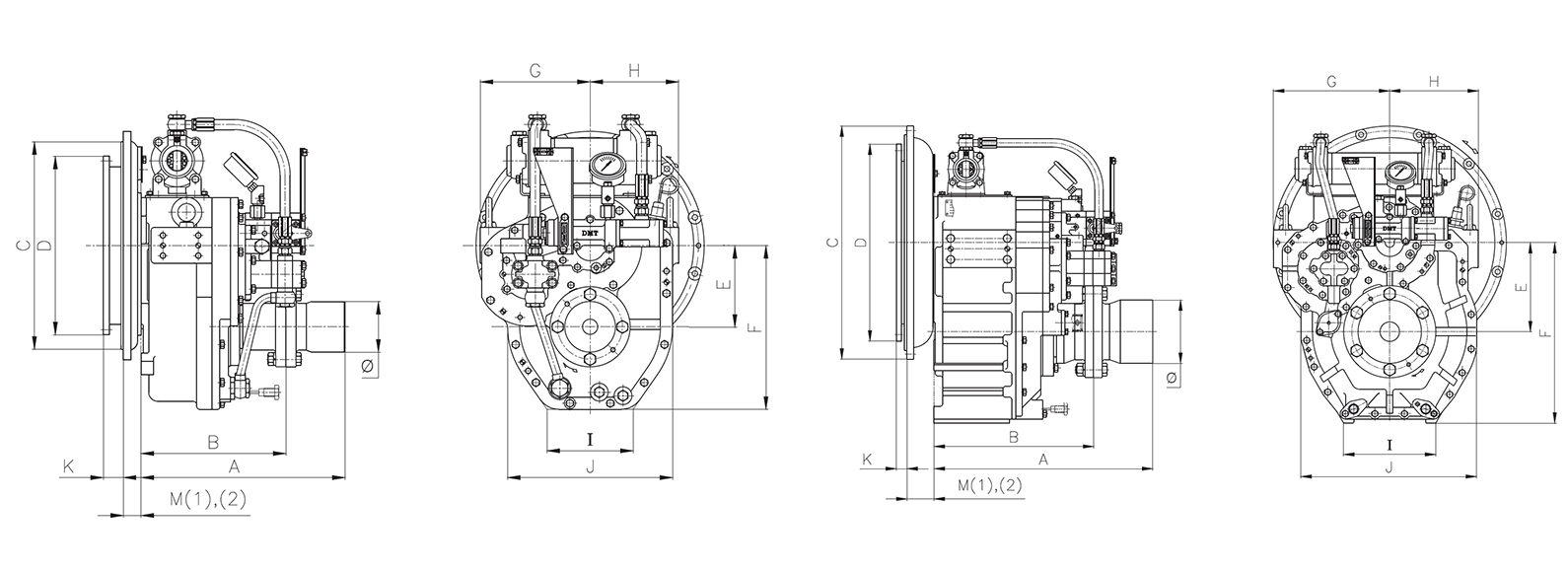

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT400H	705	505	235	450	360	360	266	436	190

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT400H	SAE #0	18"	647	571	102	130	15
DMT400H	SAE #0	14"	647	466	102	130	25
DMT400H	SAE #1	14"	511	466	102	122	25

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18"	15.7	102	-	130.2
2	SAE#0	14"	25.4	102	-	130.2
3	SAE#1	14"	25.4	102	-	122

OUTPUT-KUPPLUNG

Model	A	B	C	D	E	F
DMT400H	ф 179.98 -0.02	ф 240	ф 285	25	5	6- ф 25 + 0.03

EINGABEKUPPLUNG

Model	A	B	C	D	E	F	G	H	K
DMT400H	ф 129 - 0.02	ф 155	ф 177	7	11	25	ф 16 +0.02	8 - M14 P1.25	35.7
