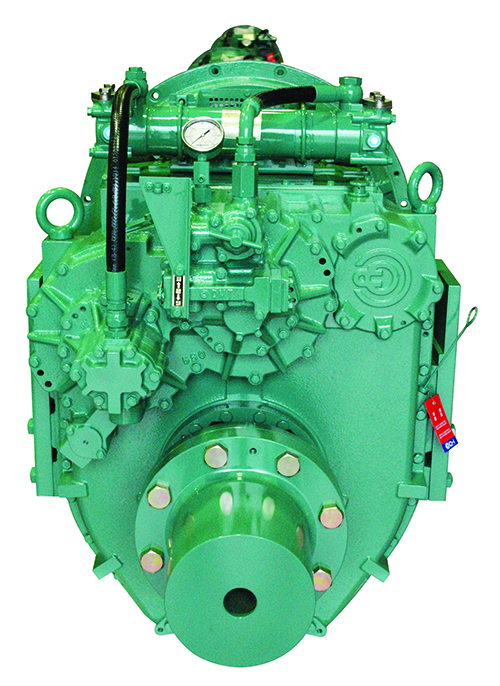

DMT460HL

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT460HL	3.02	453	2300	0.465	0.632	837	1123	976	1309	1070	1435	955
DMT460HL	3.28	453	2300	0.465	0.632	837	1123	976	1309	1070	1435	955
DMT460HL	3.56	453	2300	0.465	0.632	837	1123	976	1309	1070	1435	955
DMT460HL	4.07	453	2300	0.465	0.632	837	1123	976	1309	1070	1435	955
DMT460HL	4.48	409	2300	0.420	0.563	756	1013	881	1182	966	1296	955
DMT460HL	4.95	374	2300	0.383	0.514	690	926	806	1081	883	1184	955

SERIENAUSSTATTUNG

GehÃ¤use SAE #0, und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

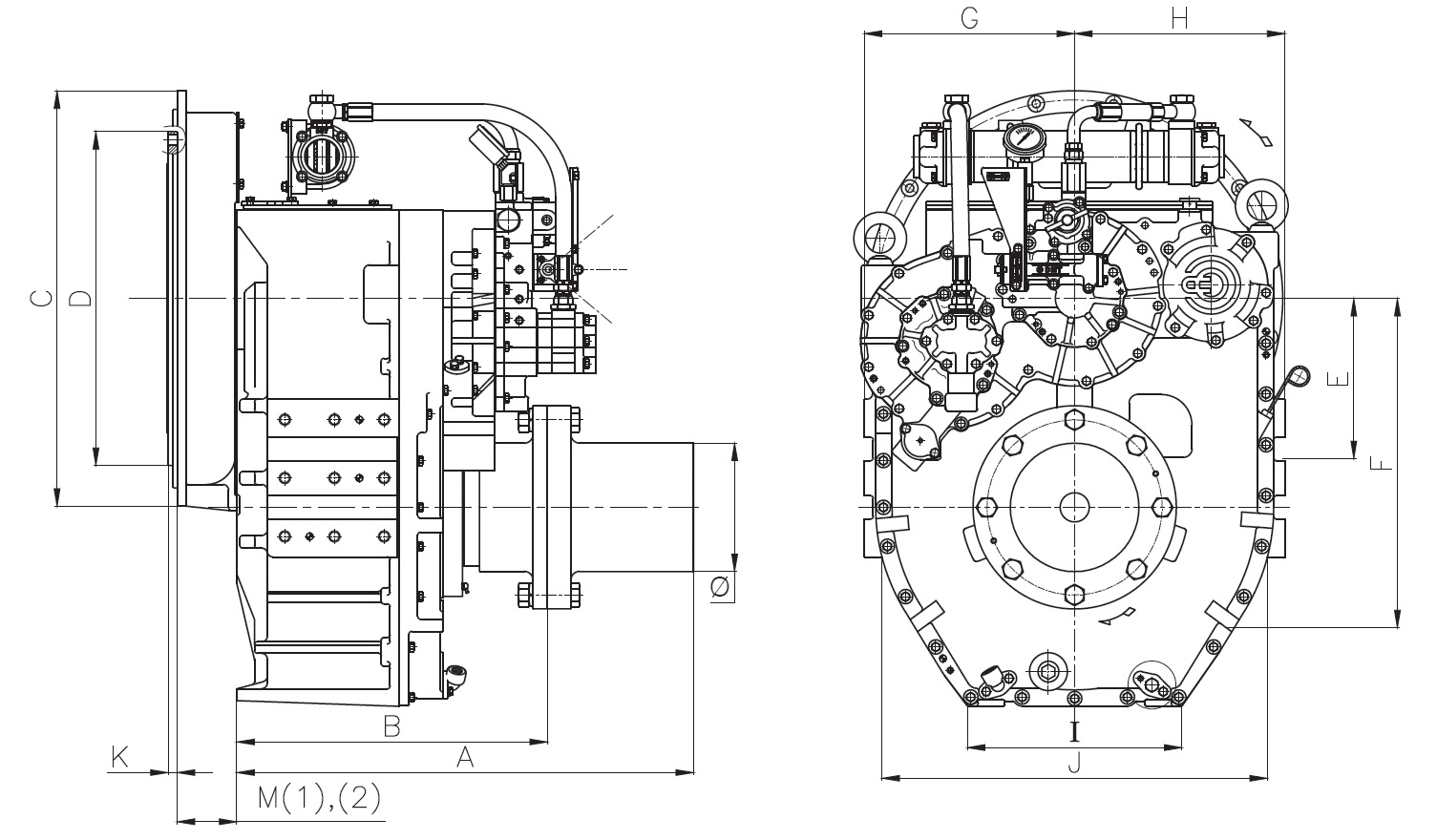

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT460HL	781	531	357	698	360	360	377	659	220

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT460HL	SAE #0	18"	647	571	102	130	15
DMT460HL	SAE #0	14"	647	466	102	130	25
DMT460HL	SAE #1	14"	511	466	102	122	25

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18"	15.7	102	-	130.2
2	SAE#0	14"	25.4	102	-	130.2
3	SAE#1	14"	25.4	102	-	122
