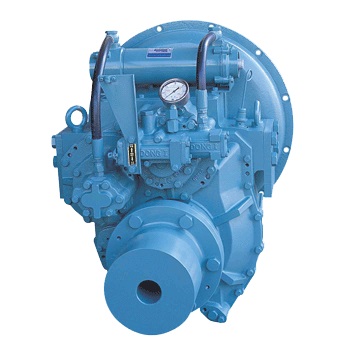

DMT240H

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT240H	1.50	218	2500	0.224	0.300	403	541	471	632	516	692	400
DMT240H	1.97	218	2500	0.224	0.300	403	541	471	632	516	692	400
DMT240H	2.44	218	2500	0.224	0.300	403	541	471	632	516	692	400
DMT240H	2.93	218	2500	0.224	0.300	403	541	471	632	516	692	400
DMT240H	3.40	218	2500	0.224	0.300	403	541	471	632	516	692	400

SERIENAUSSTATTUNG

GehÃ¤use SAE #1, und SAE # 0.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

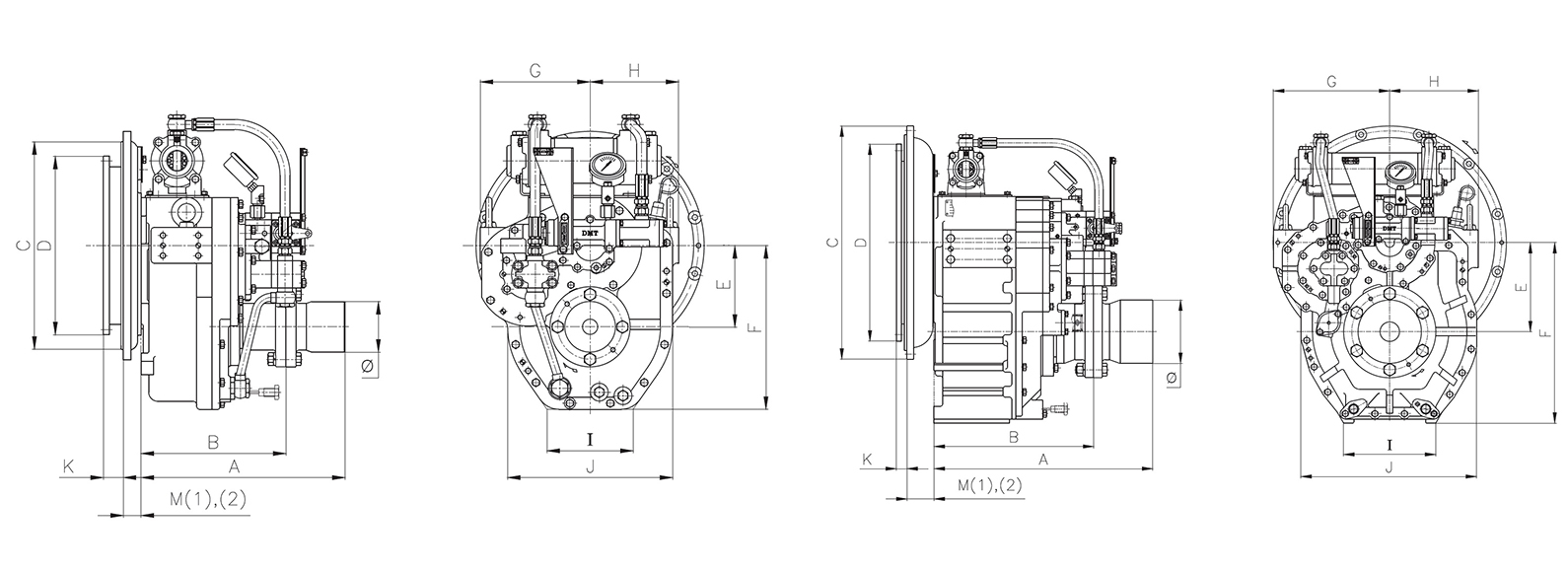

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT240H	639	439	227	448	330	240	254	447	185

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT240H	SAE #0	18"	647	571	81	130	15
DMT240H	SAE #0	14"	647	466	81	130	25
DMT240H	SAE #1	14"	511	466	81	122	25

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18	15.7	81	-	130.2
2	SAE#0	14	25.4		81
3	SAE#0	14"	25.4	81	-	130.2
4	SAE#1	14"	25.4	81	-	122

OUTPUT-KUPPLUNG

Model	A	B	C	D	E	F
DMT240H	ф 139.98 -0.02	ф 220	ф 257	20	5	6- ф 21 + 0.03

EINGABEKUPPLUNG

Model	A	B	C	D	E	F	G	H	K
DMT240H	ф 129 - 0.02	ф 155	ф 177	10.6	11	25	ф 12.55 +0.03	8 - M12 P1.25	35.5
