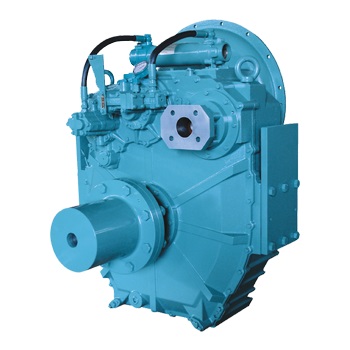

DMTP6500

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMTP6500	5.11	258	2800	0.265	0.356	477	640	557	747	610	818	900
DMTP6500	5.62	258	2800	0.265	0.356	477	640	557	747	610	818	900
DMTP6500	5.91	258	2800	0.265	0.356	477	640	557	747	610	818	900
DMTP6500	6.57	238	2800	0.245	0.328	440	590	514	689	563	755	900
DMTP6500	6.95	238	2800	0.245	0.328	440	590	514	689	563	755	900

SERIENAUSSTATTUNG

GehÃ¤use SAE #0, und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

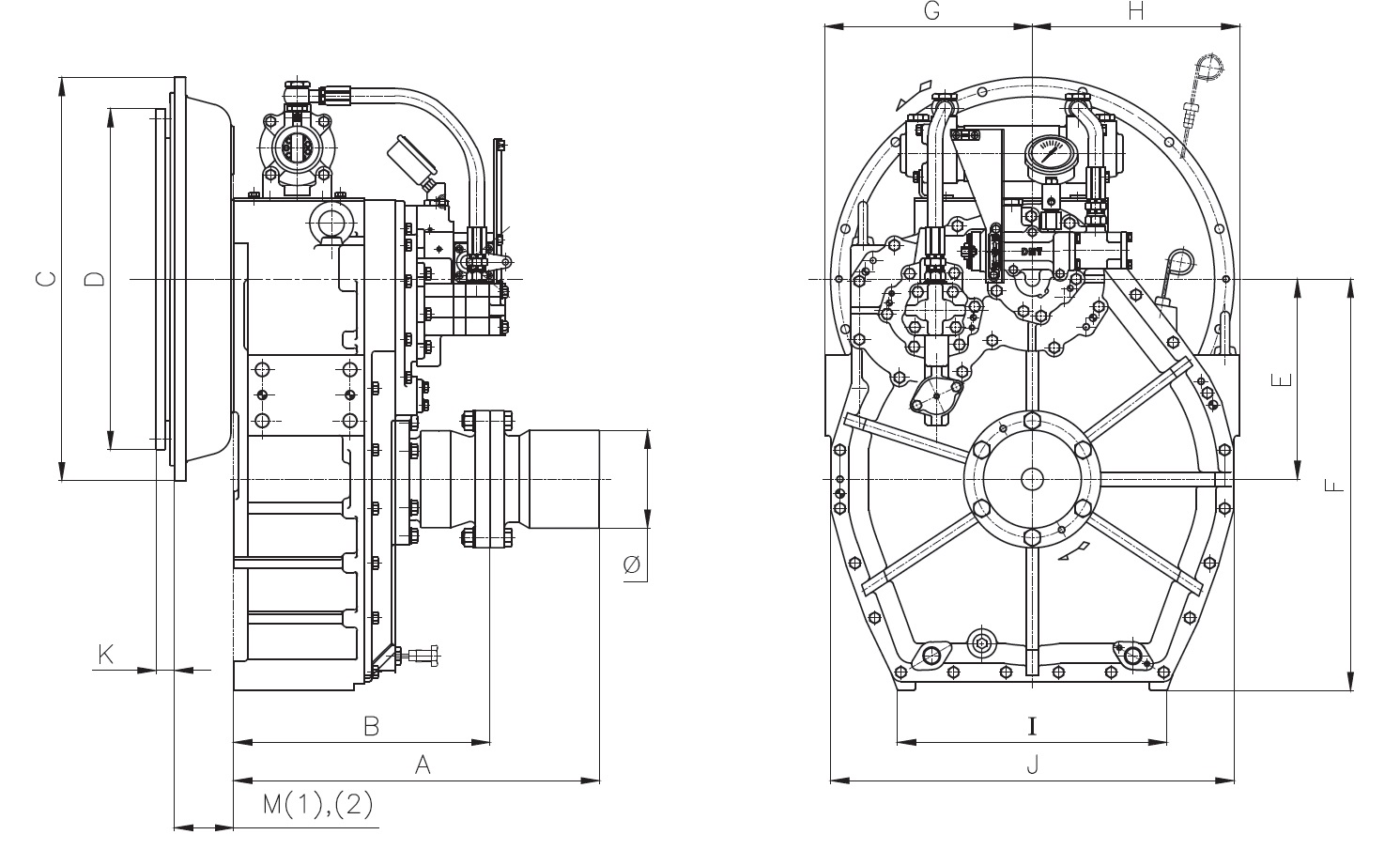

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMTP6500	777	527	415	842	440	440	448	756	220

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMTP6500	SAE #0	18"	647	571	81	130	15
DMTP6500	SAE #0	14"	647	466	81	130	25
DMTP6500	SAE #1	14"	511	466	81	122	25

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18"	15.7	81	-	130.2
2	SAE#0	14"	25.4	81	-	130.2
3	SAE#1	14"	25.4	81	-	122

OUTPUT-KUPPLUNG

Model	A	B	C	D	E	F
DMTP6500	ф 219.98 -0.02	ф 300	ф 348	26	5	8- ф 25 + 0.03

EINGABEKUPPLUNG

Model	A	B	C	D	E	F	G	H	K
DMTP6500	ф 129 - 0.02	ф 155	ф 177	10.6	11	25	ф 12.55 +0.03	8 - M12 P1.25	35.5
